横送り整列機（容器詰め装置）
トレーやアルミバットに自動で餃子を整列させるための機械です。
餃子製造機に連結させて、後工程の手間を大幅に削減します。
餃子製造機に連結させて、後工程の手間を大幅に削減します。
- 自動整列
- トレー/バット対応
- 省力化
- メカ連動方式

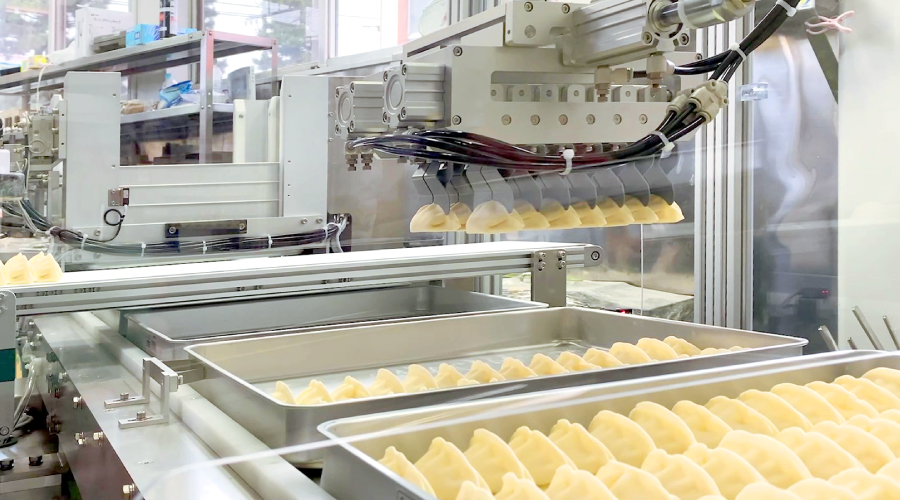

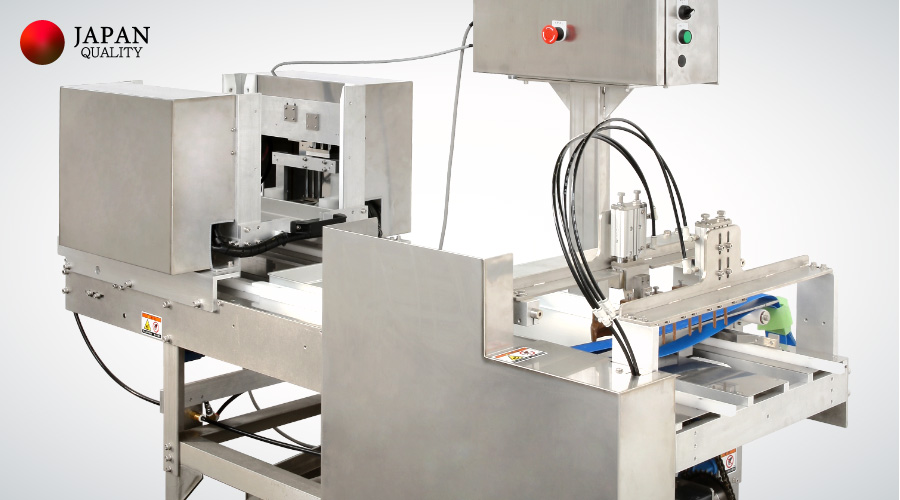

横送り整列機 AL-TF / AL-VF

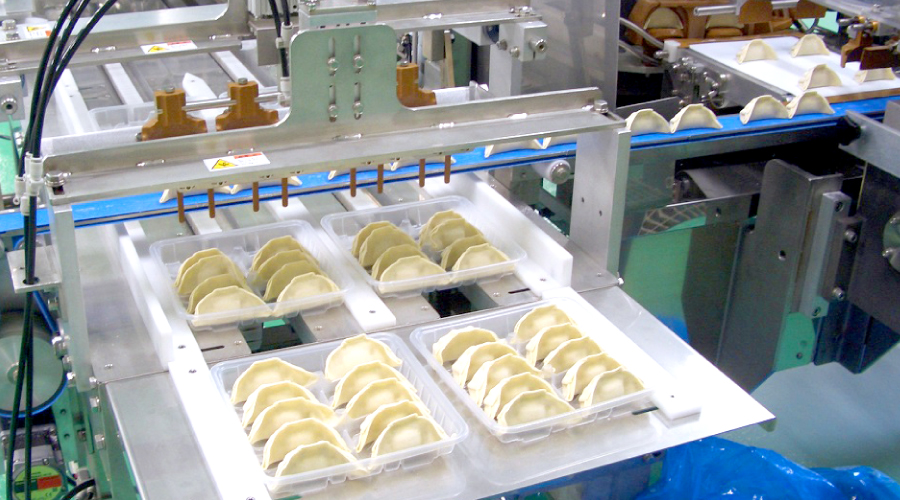

排出された餃子が自動的にトレイやバットに整列されます。

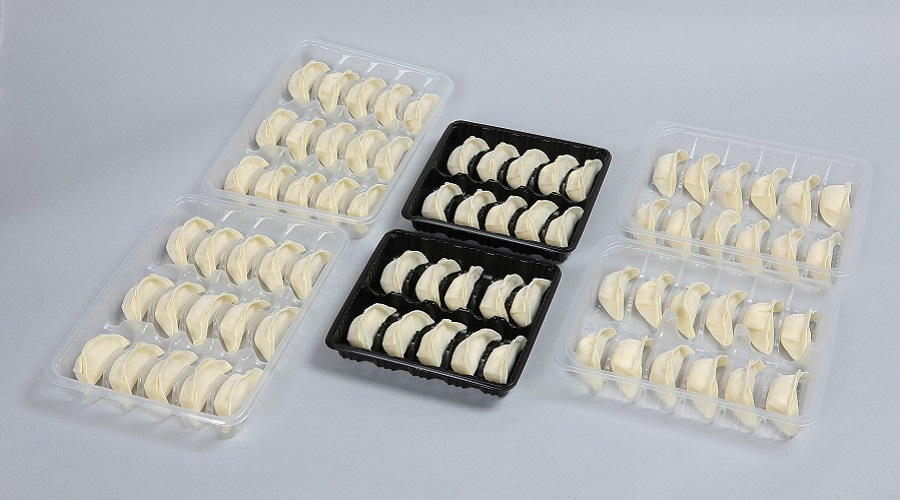

各種プラトレイへの自動整列も可能です（条件あり）

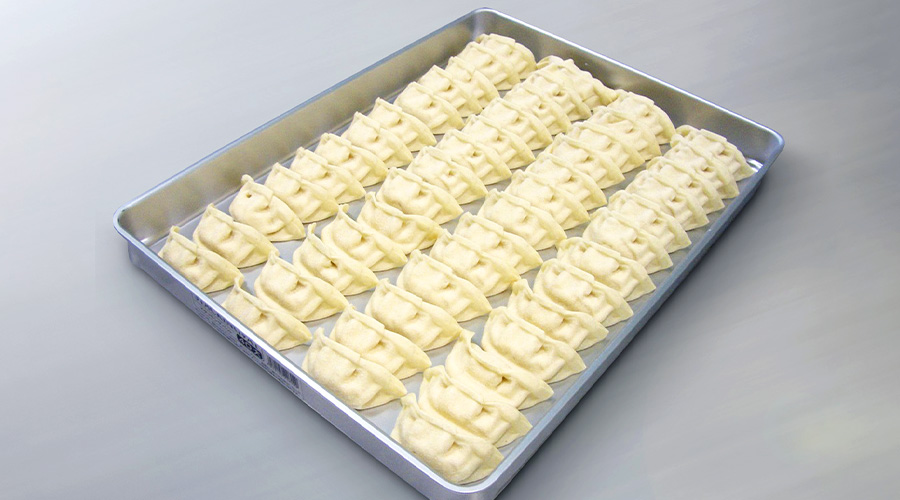

定番のアルミバットへの整列
蒸し用の穴開きバットへの整列
商品情報
商品概要
製造ラインの省力化をさらに進める「自動整列機」。
横送り整列機「AL-TF / AL-VF」は、全自動餃子製造機TX-16またはTX-24で成型・排出された餃子をトレーやバットに自動で整列させます。さらに、オプションの容器供給機械「TF / VF」を併用すれば、トレーやバットの供給も自動化が可能です。
横送り整列機「AL-TF / AL-VF」は、全自動餃子製造機TX-16またはTX-24で成型・排出された餃子をトレーやバットに自動で整列させます。さらに、オプションの容器供給機械「TF / VF」を併用すれば、トレーやバットの供給も自動化が可能です。
特徴
- 生産性向上 TX-16 / TX-24との連結で高い生産性と人件費削減を実現。
- オーダーメード オーダーメード設計でトレーやバットなどに自動整列。
- 信頼と実績 多くの現場で使用されている信頼と実績。
- 整列数カスタム 餃子の配置列数をお選びいただけます。
- メカ連動方式 メカ連動方式でメンテナンス性に優れる。
仕様諸元
| 製品名 | 横送り整列機 |
|---|---|
| 型式 | AL-TF または AL-VF |
| トレー／バット詰め方式 | 4・6・8列の各仕様選択 |
| エアー供給 | 別途必要 |
| 機械本体寸法（トレー供給機） | 577mm×670mm×450mm（仕様により異なります） |
| 機械本体寸法（トレー整列機） | 1755mm×1020mm×1720mm（仕様により異なります） |
| 電気動力 | 三相200V 1.2kW（仕様により異なります） （海外電圧にも対応可能。詳細はお問い合わせください） |
| 重量 | 310kg |
動画紹介
NEWロボット整列機（容器詰め装置）
信頼性の高いロボットアームを用いた先進ソリューション。
餃子製造機に連結させ、トレーなどに餃子を整列させる機械です。
餃子製造機に連結させ、トレーなどに餃子を整列させる機械です。
- 自動整列
- トレー/バット対応
- 省力化
- プログラム制御方式

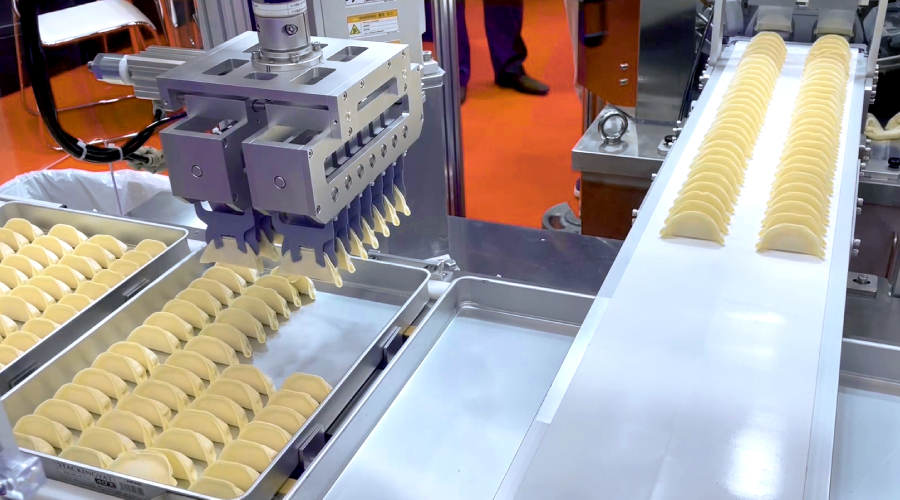

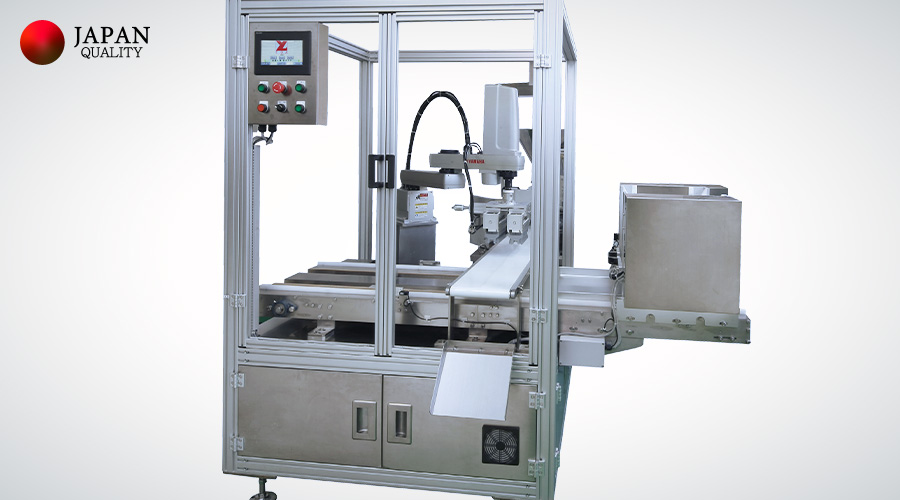

ロボット整列機 AL-R
信頼性の高いロボットアームを採用
整列数を選べます
定番のアルミバットへの自動整列が可能です
各種プラトレイへの自動整列も可能です（条件あり）
商品情報
商品概要
製造プロセスの省力化を加速する「自動整列機」。
ロボット整列機「AL-R」は、信頼性の高いロボットアームを採用し、餃子をトレーやバットへ高精度で自動整列します。さらに、容器供給機械「TF / VF」を組み合わせることで、トレーやバットの供給も自動化し、生産ライン全体の効率を最大化します。これにより、省力化とコスト削減を実現します。
ロボット整列機「AL-R」は、信頼性の高いロボットアームを採用し、餃子をトレーやバットへ高精度で自動整列します。さらに、容器供給機械「TF / VF」を組み合わせることで、トレーやバットの供給も自動化し、生産ライン全体の効率を最大化します。これにより、省力化とコスト削減を実現します。
特徴
- 生産性向上 TX-16orTX-24と連結で高い生産性と人件費削減を実現。
- オーダーメード オーダーメード設計でトレーやバットなどに自動整列。
- 多種類対応 アタッチメント交換で複数のトレーやバットに整列可能（条件有り）。
- 整列数カスタム 餃子の配置列数をお選びいただけます。
- プログラム方式 単独ロボット制御なのでステップアップ後付けが可能。※ご使用にはメーカー講習が必要です。
仕様諸元
| 製品名 | ロボット整列機 |
|---|---|
| 型式 | AL-R |
| 能力 | 2・4・6・8・10列の仕様選択 |
| エアー供給 | 別途必要 |
| 機械本体寸法 | 2660㎜×1608㎜×1857㎜ |
| 電気動力 | 三相200V 2.1kW（海外電圧にも対応可能。詳細はお問い合わせください） |
| 使用ロボットアーム | ヤマハ発動機（株）製 |
| 重量 | 550kg |
動画紹介
シャトル整列機（ライン乗せ替え）
餃子製造機からの排出（縦搬送）からネットコンベアなどへの横搬送に切り替え、
IQFや蒸しラインでの全自動生産をよりシームレスに実現します。
IQFや蒸しラインでの全自動生産をよりシームレスに実現します。
- 自動ネット整列
- 4～12整列可能
- 追加設置可能

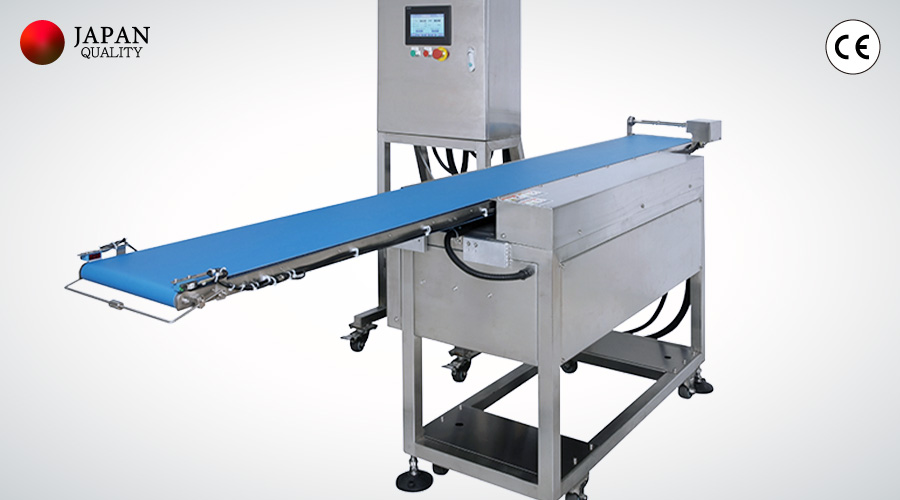

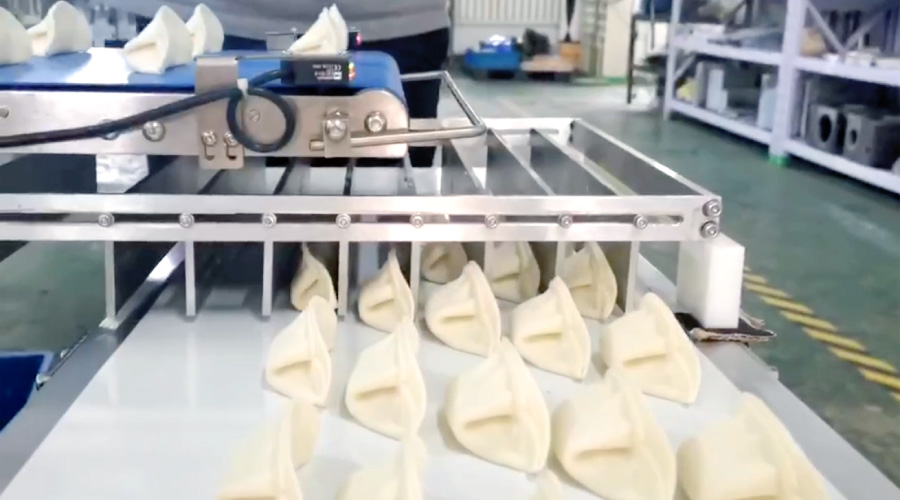

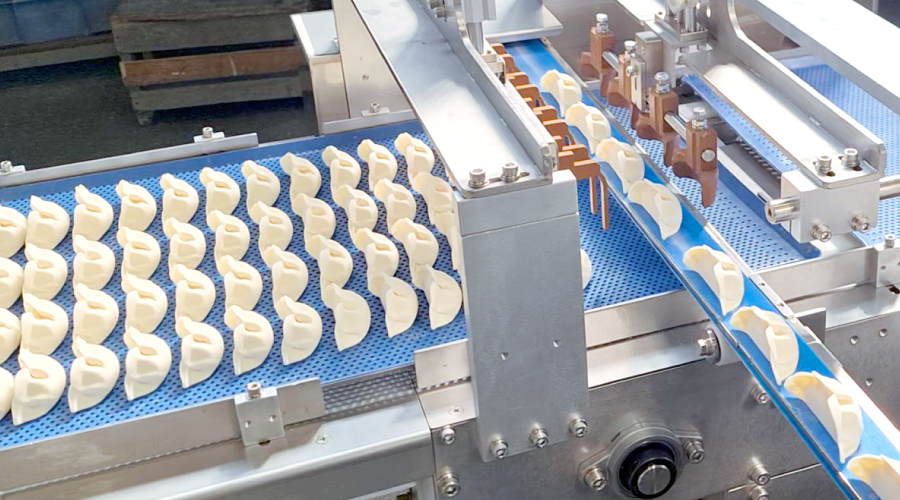

シャトル整列機 SHT
トンネル蒸し機やフリーザーへの移送に最適

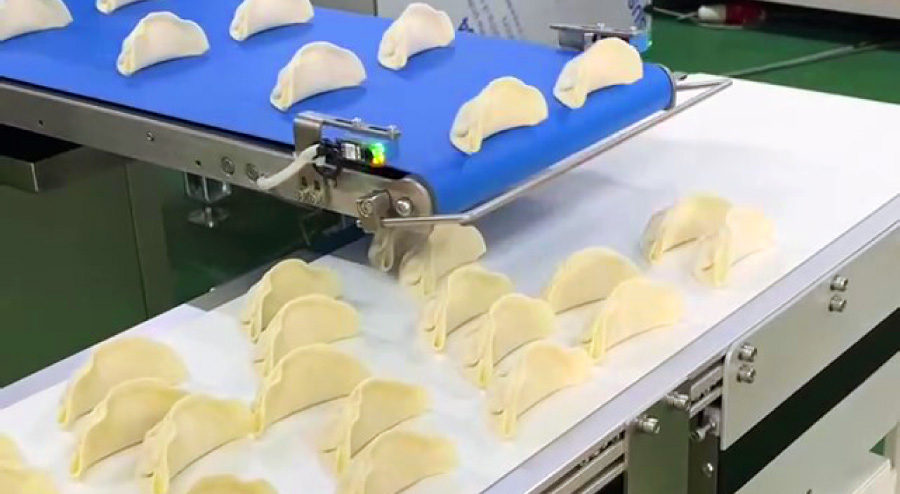

縦搬送から横搬送へのスムーズな切り替え
商品情報
商品概要
製造ラインの効率化を革新する「シャトル整列機」。
シャトル整列機「SHT」は、全自動餃子製造機と接続することで、排出された餃子を等間隔でネットコンベアに整列させる高性能な機械です。縦搬送を横搬送に自動で切り替えることにより、複雑な手作業を不要にし、生産ライン全体の生産性を最大化します。
シャトル整列機「SHT」は、全自動餃子製造機と接続することで、排出された餃子を等間隔でネットコンベアに整列させる高性能な機械です。縦搬送を横搬送に自動で切り替えることにより、複雑な手作業を不要にし、生産ライン全体の生産性を最大化します。
特徴
- 生産性向上 TX-16 / TX-24と連結で高い生産性と人件費削減を実現。
- IQFなどへの自動整列 トンネルフリーザーや蒸しラインなどに最適。
- 整列数カスタム ネットコンベア上の整列数を選択可能（4～12列可能）。
- 追加設置可能 ステップアップで手取りから後付け設置が可能。
仕様諸元
| 製品名 | シャトル整列機 |
|---|---|
| 型式 | SHT |
| 整列数 | 4～12列 |
| 機械本体寸法 | 2200mm×500mm×830mm |
| 操作盤寸法 | 700mm×500mm×1330mm |
| 電気動力 | 単相220V 1.0kW（海外電圧にも対応可能。詳細はお問い合わせください） |
| 重量 | 210kg |
